миниотчёт - котельня
неспешная сборка котельной в кучу подошла к концу
котельная состоит и 3-х котлов (сейчас в наличии два, для третьего сделана обвязка)

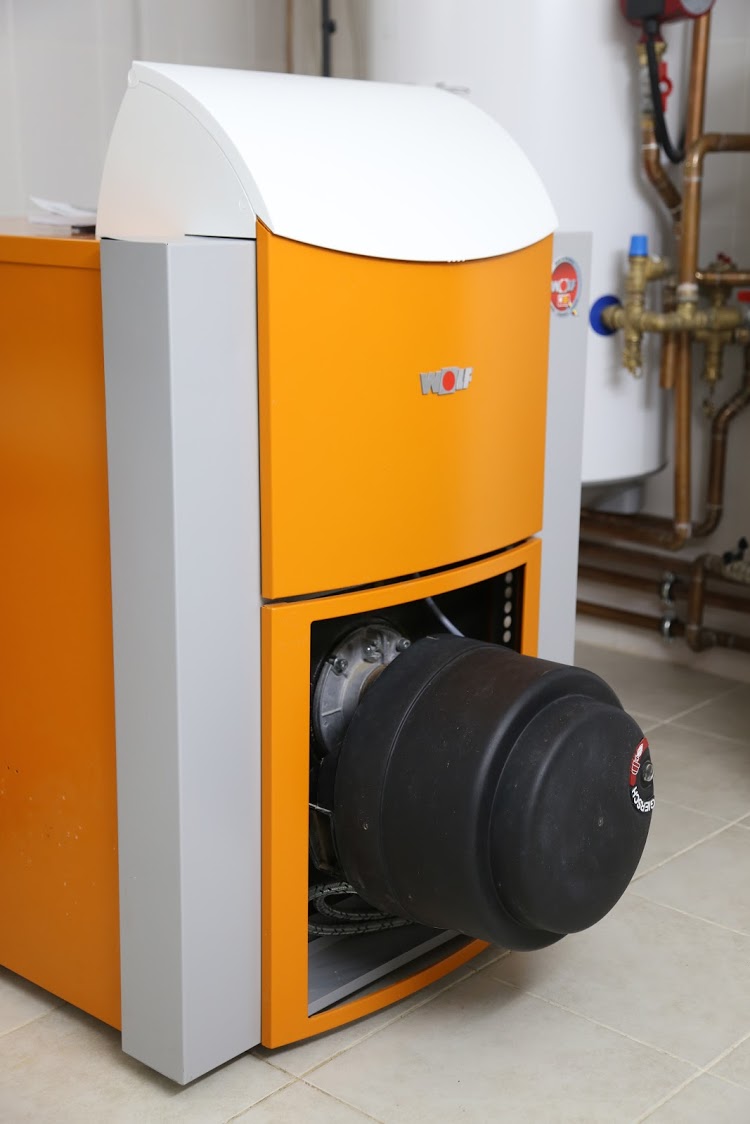

- дизельный Wolf CHK 37 КВт с горелькой Giersch R1VL (спасибо TimChar, который продал мне за 80тр уже работающий и настроенный комплект из котла, горелки, фильтров, емкости под ДТ на 2 куба и всех причиндалов)
- электрический Protherm Скат 9КR 13
- гидрострелки Meibis ME 66391.3
- коллектора Meibis 66301.3 на 5 контуров
- кронштейн для крепления гребенки до 85 кВт Meibis ME 66337.3
- группа безопасности котла до 85 кВт ME 66065

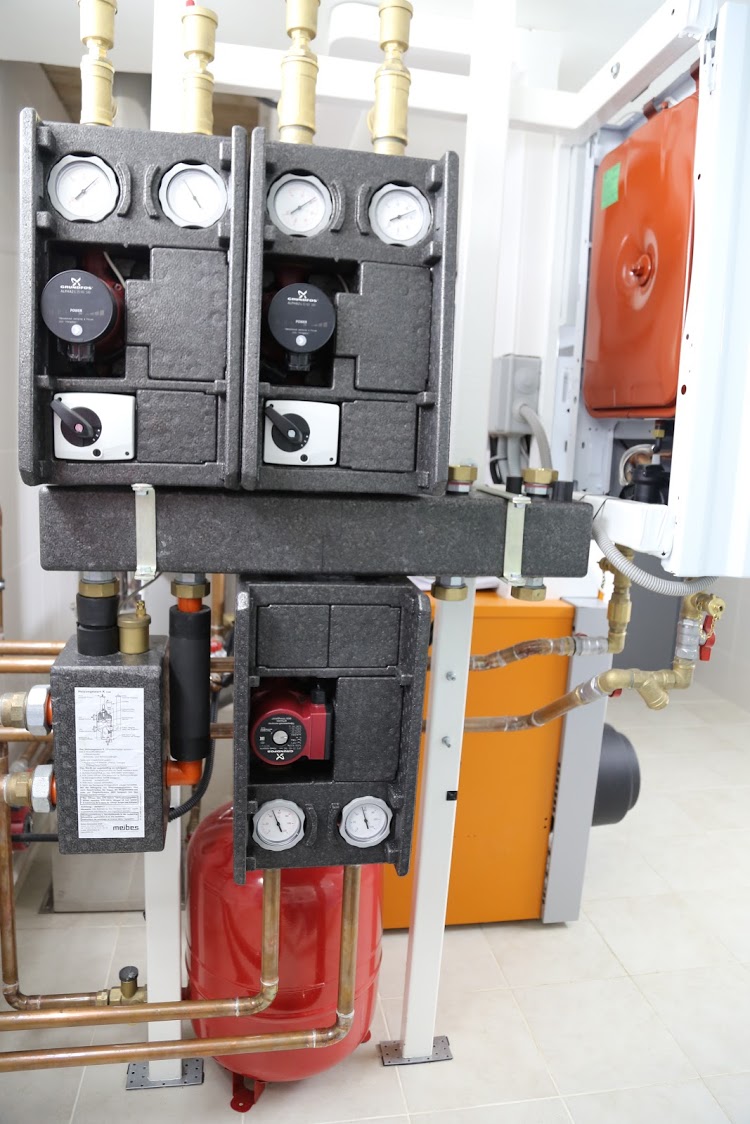

- насосная группа meibes ME 66811 EA + Насос Grundfos UPS 32-60
для контура бойлеров ГВС
- насосная группа meibes ME 66831 EA + Насос Grundfos Alpha2 L 25-60 98286490
для контура радиаторов (у меня их мало будет)
- насосная группа meibes ME 66832 EA + Насос Grundfos Alpha2 L 32-60 98286503
для контура тёплого пола
- автомат подпитки meibis ME 59092
- бойлер косвенного нагрева Baxi premier plus 200k + ТЭН к бойлеру baxi premier plus
- бойлер термекс на 300л электрический
- сервомотор meibes 3-x поз 220в - 2 in под РО и ТП
- мембранный бак reflex DE 18л для бойлера Baxi
- мембранный бак для отопления Cimm ERE 50л
- мембранный бак 24 ГП джилекс для бойлера на 300л
- насос ups 25-60 180 для контура дизельного котла
- насос UP 20-30 N 150 для контура циркуляции ГВС
- дымоход ТЕРМО 150 из 13м трубы, адаптера котла,тройника и т.д.
- контроллер погодозависымый VRC 630/3
- контроллер для котла Wolf R11
- куча труб, кранов, отводов, фильтров и т.д.

ещё планируются два контура - бассеин и вентиляция

ГВС собрано мудрёно, т.к. предусматривалась параллельная и последовательная схема работы двух бойлеров с возможность демонтажа любого из них с сохранением работоспособности всей системы, запас воды пиковый 500л, минимальный 200л
система рециркуляции воды

схема работы такая - днём работает дизельный котёл в одиночестве, а ночью работает электрический, но если он не справляется, то дизельный ему помогает (всё это до подключения газа)

дизель куплен за 30тр куб (для пуска взял просто хорошую летнюю солярку евро5, а дальше буду пробовать кроить - уже договорился о тепловозной)

работу доверил фирме Строим Тепло http://www.str%20oimteplo.ru/ (пробел убрать из ссылки), предварительно изучив внимательно их работы со свойственной мне дотошностью :)
сам я тоже активно мешал работе, к чему мастер относился очень спокойно и все мои просьбы выполнялись без проблем и без увеличения бюджета за работу

уже сразу поставили, но ещё не подключили (на днях сделают) коллекторы на теплый пол в шахте

стоимость работ (котельная, котлы, запуск дизельного, дымоход, автоматика) обошлась в почти 100тр

сам коллектор и насосные группы так размещены, чтобы в углу и вдоль стены оставить место под оборудование и трубы вентиляции

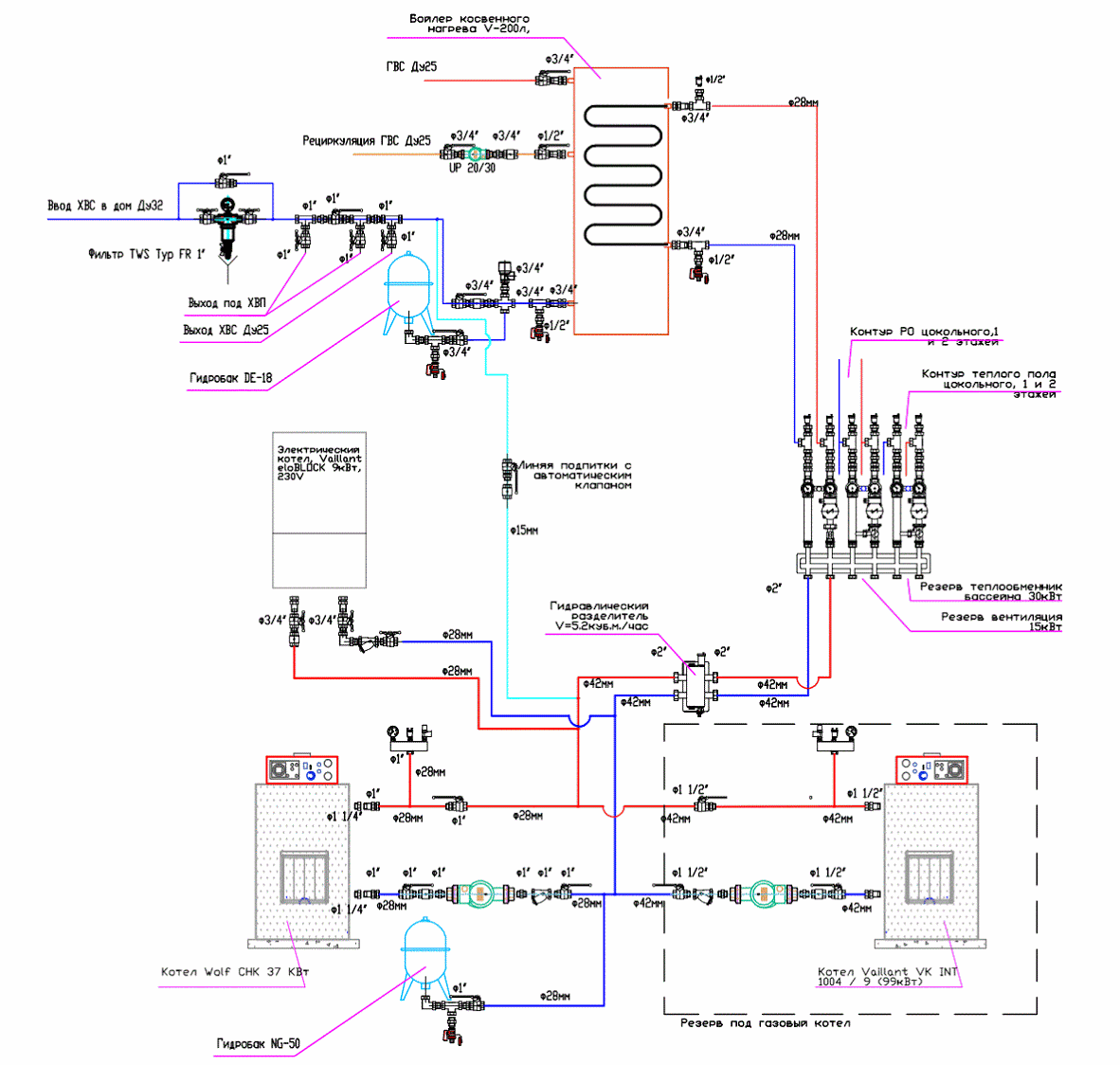

была разработана схема котельной
https://lh4.googleusercontent.com/-na5mxmBBhHk/Vf0kk8aCHpI/AAAAAAAAueg/dOHZpiYMwME/w1182-h1124-no/%25D1%2581%25D1%2585%25D0%25B5%25D0%25BC%25D0%25B0.gif

и собрали всё в кучу конечно медью :)
слайды

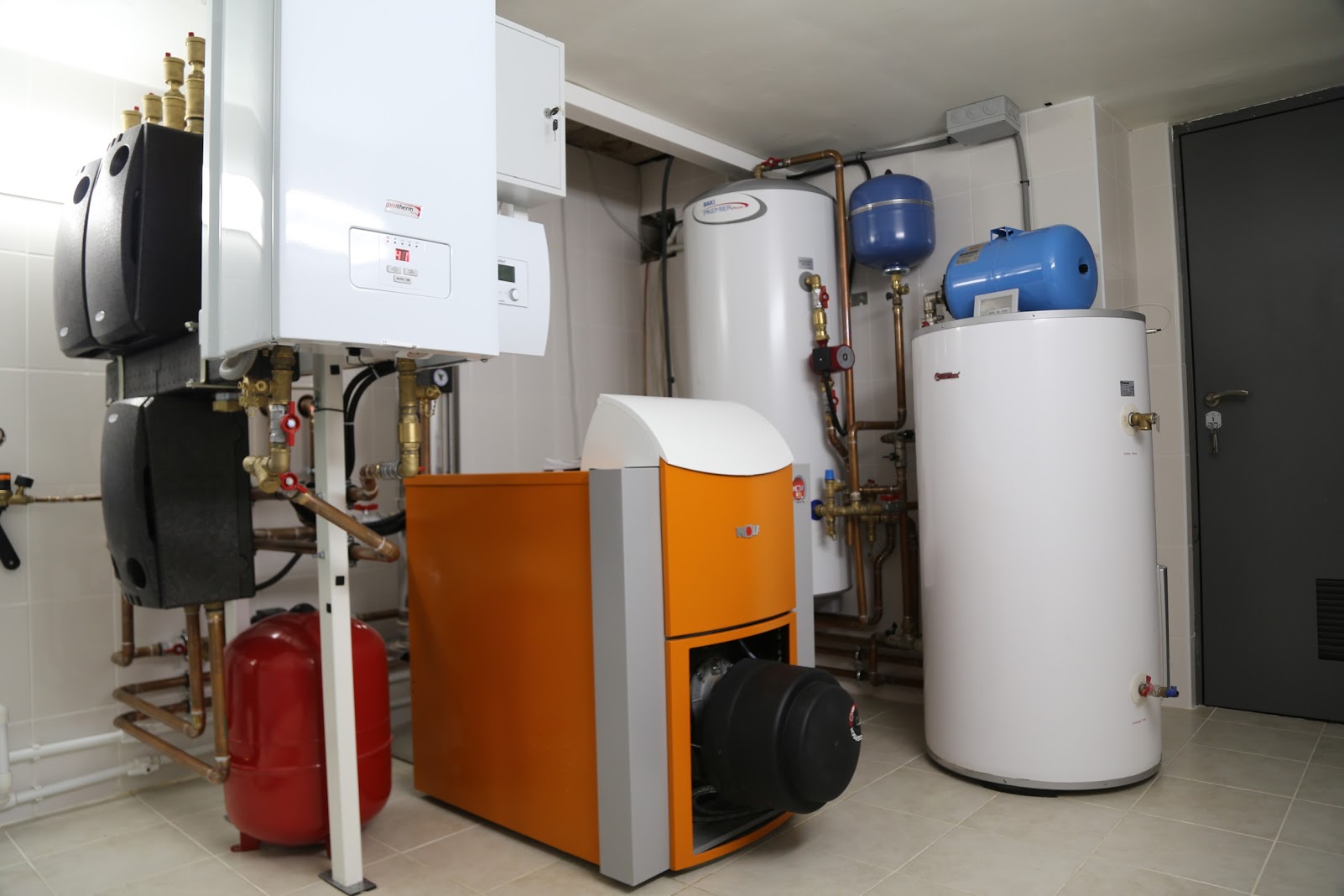

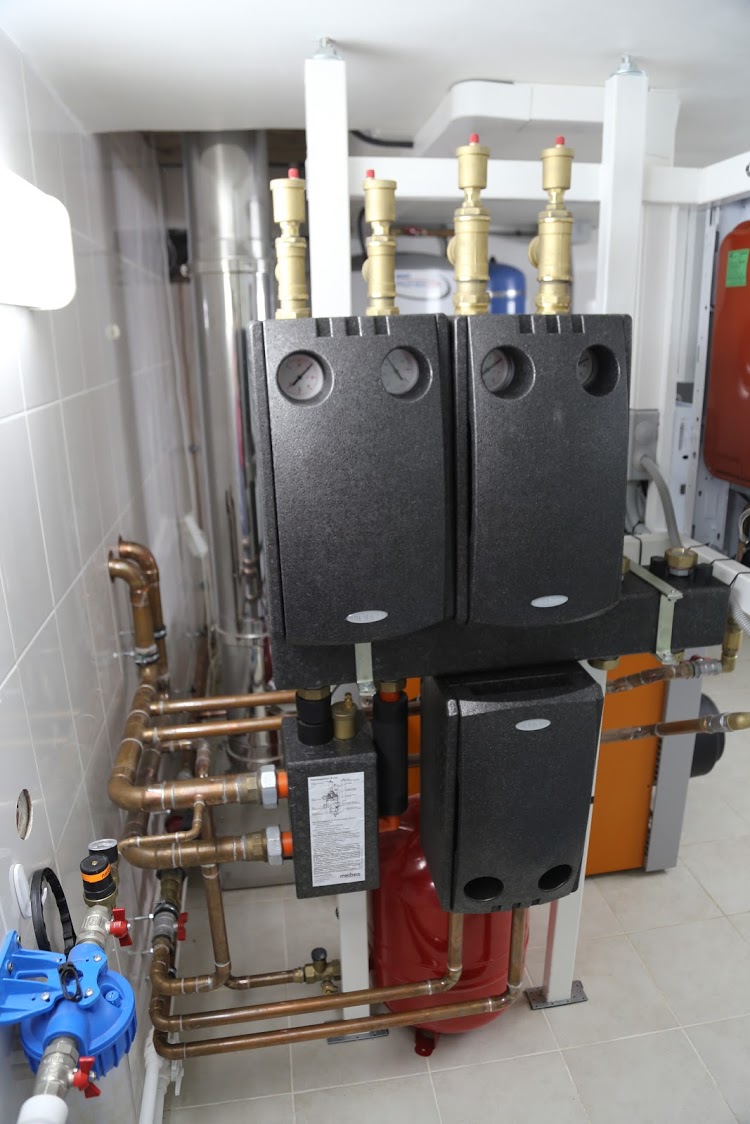

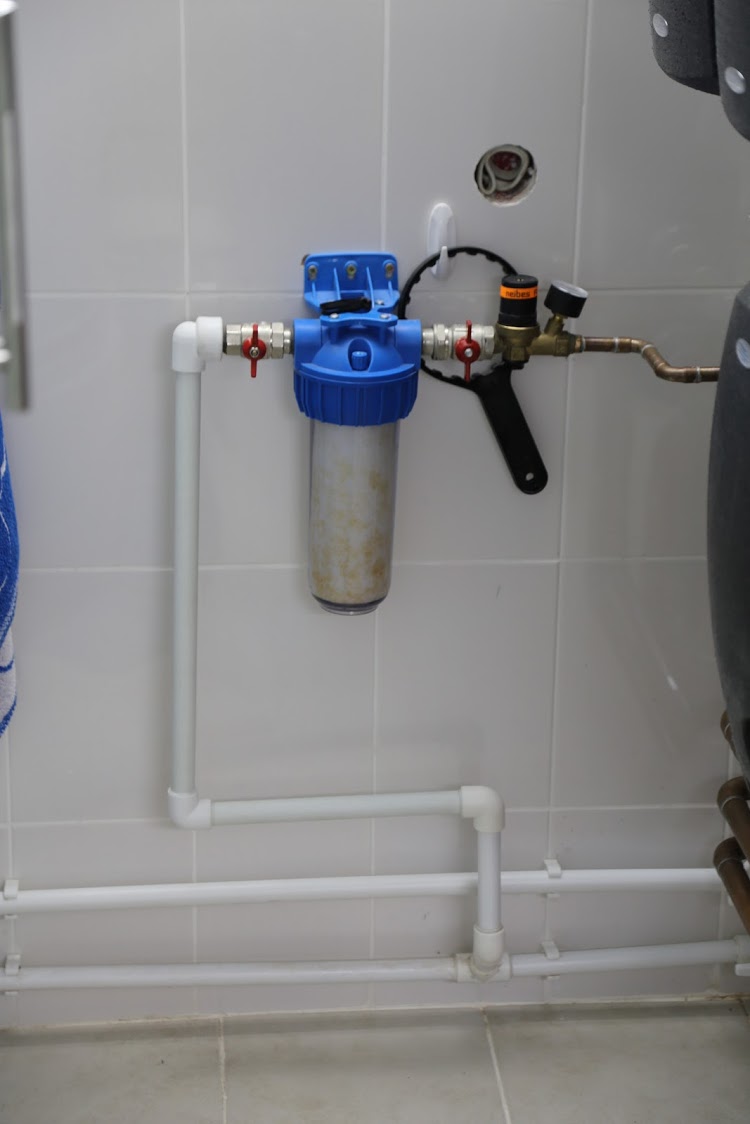

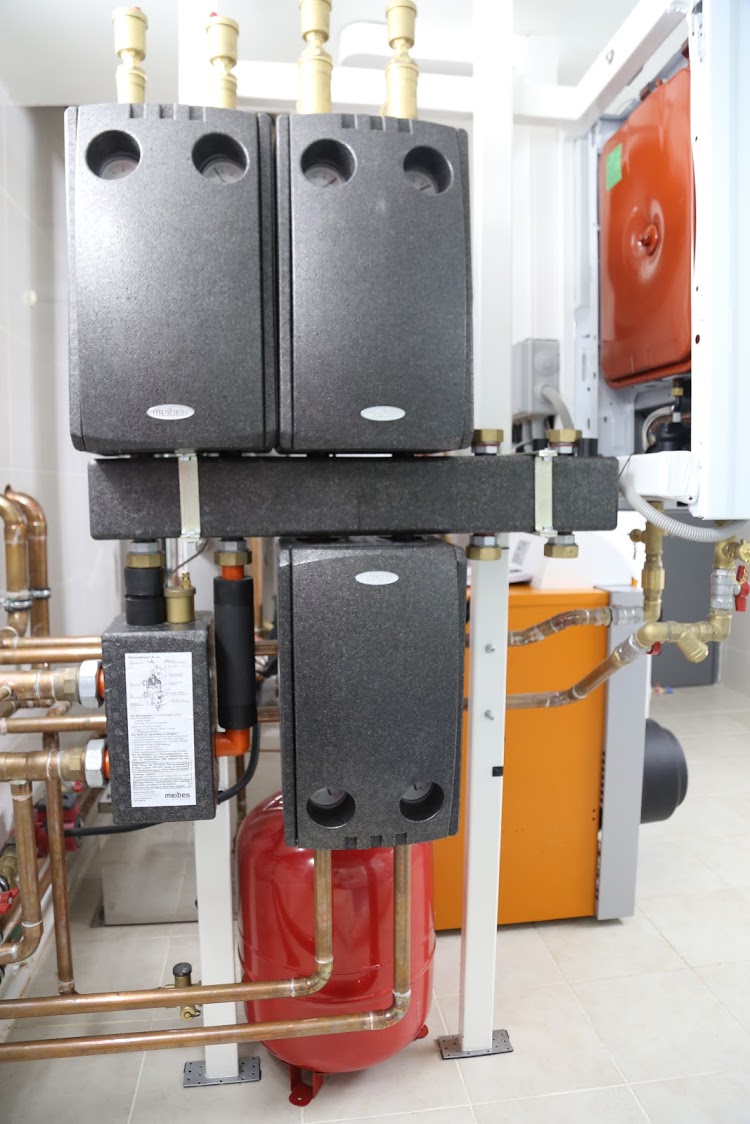

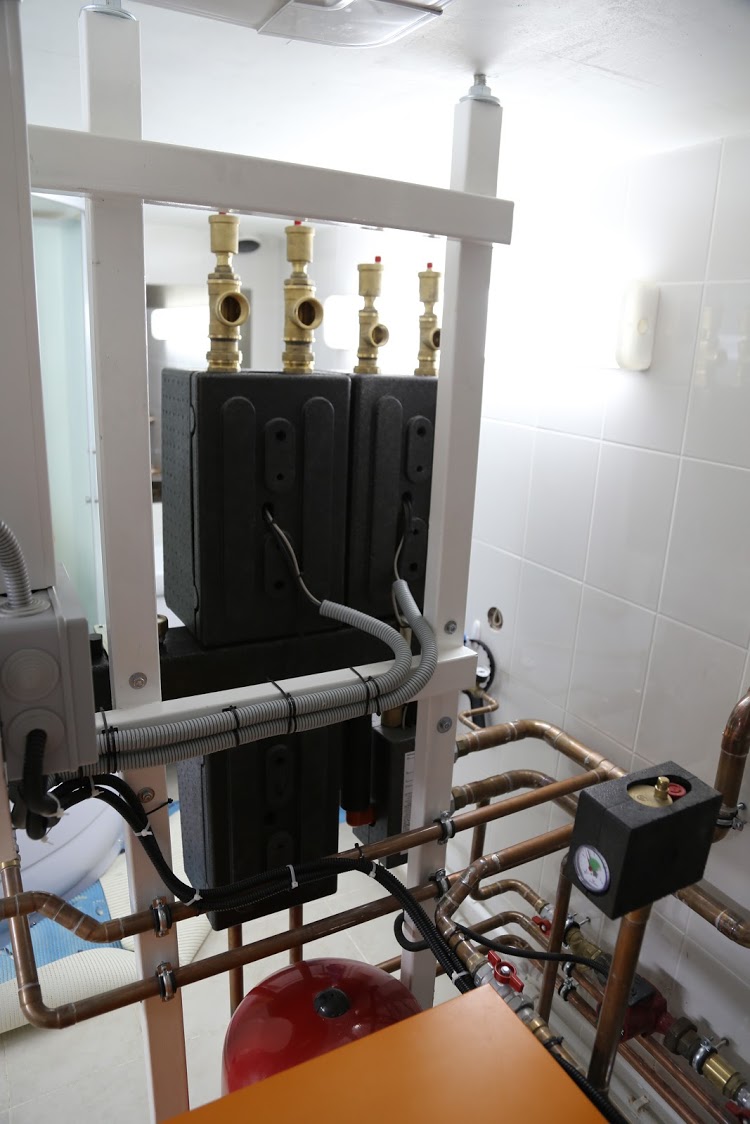

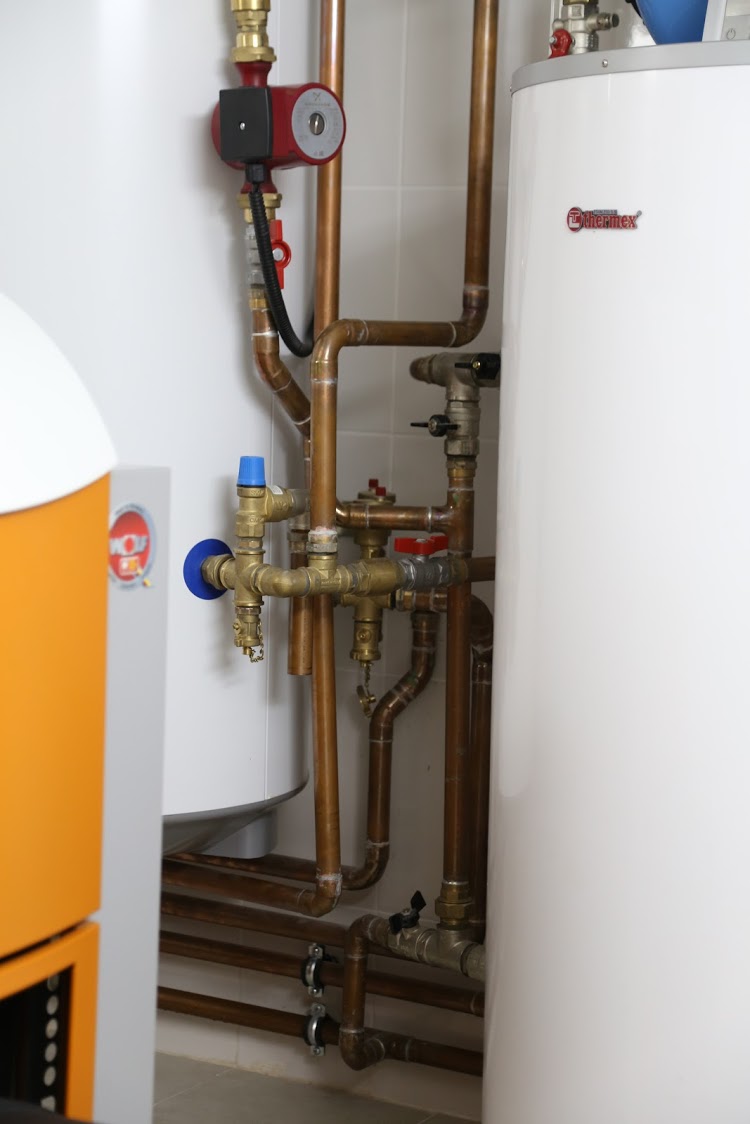

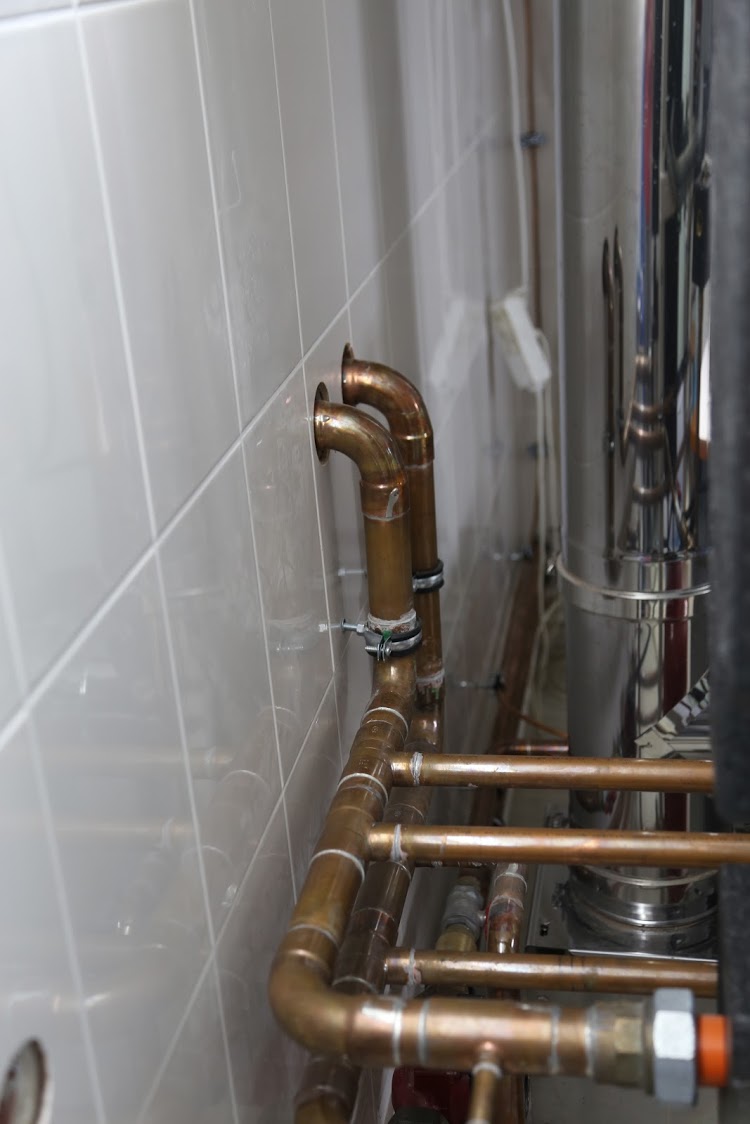

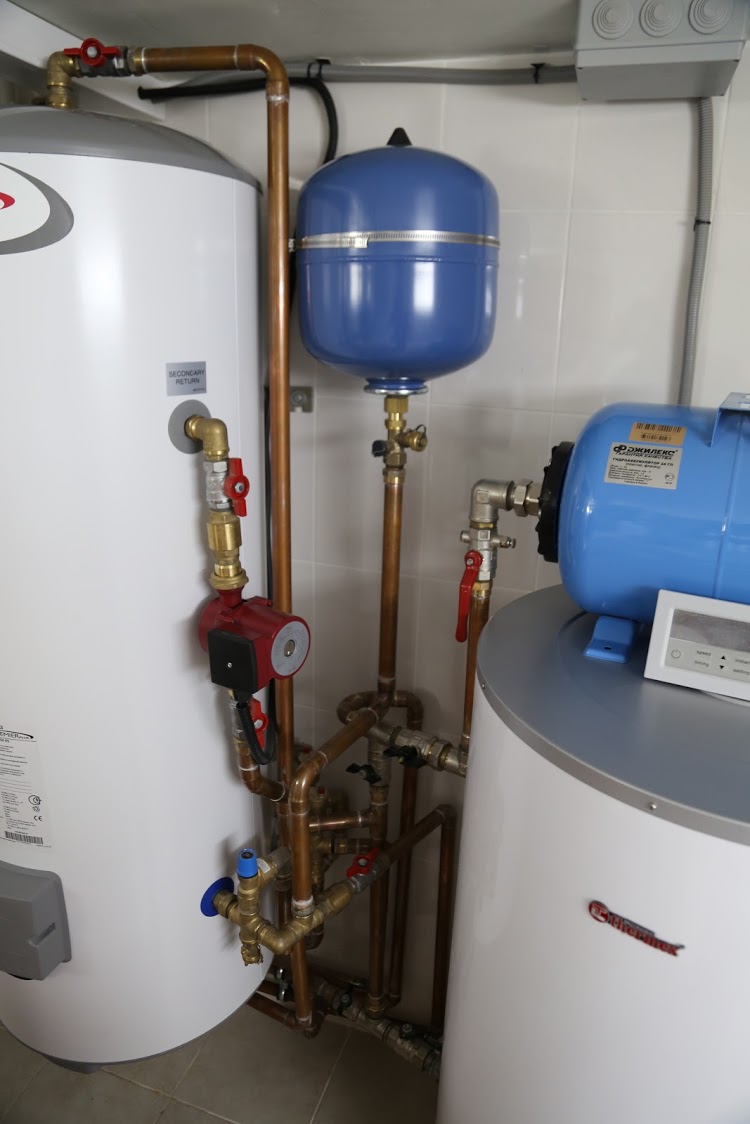

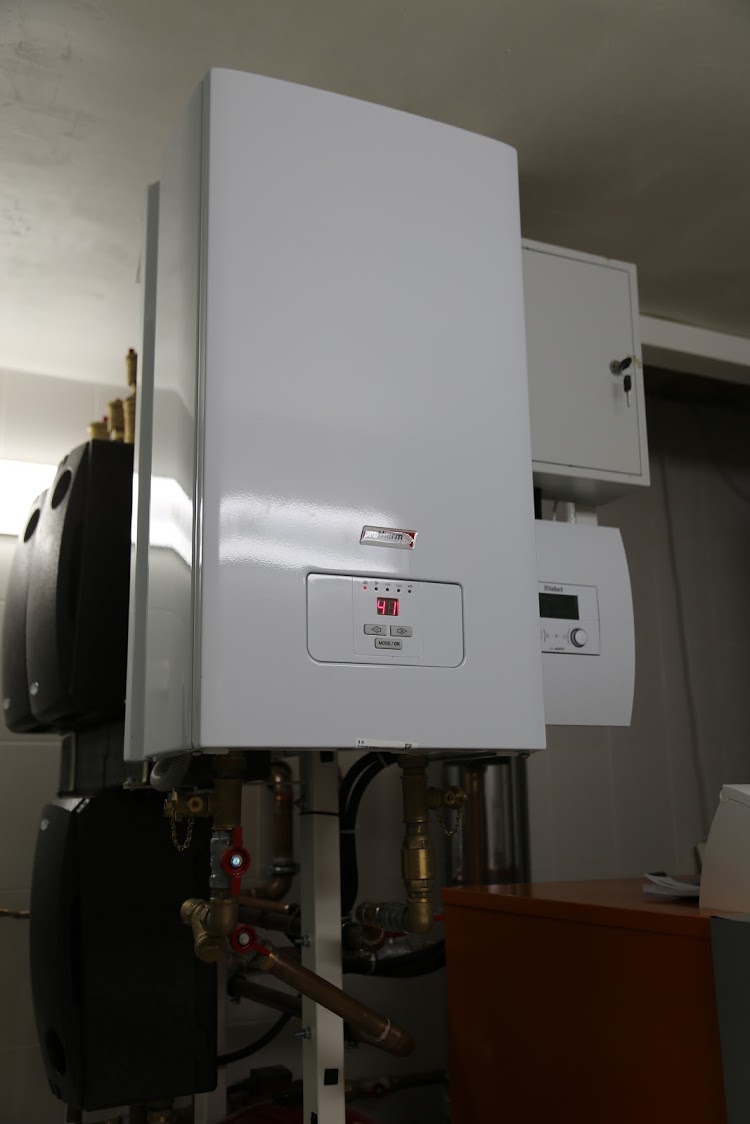

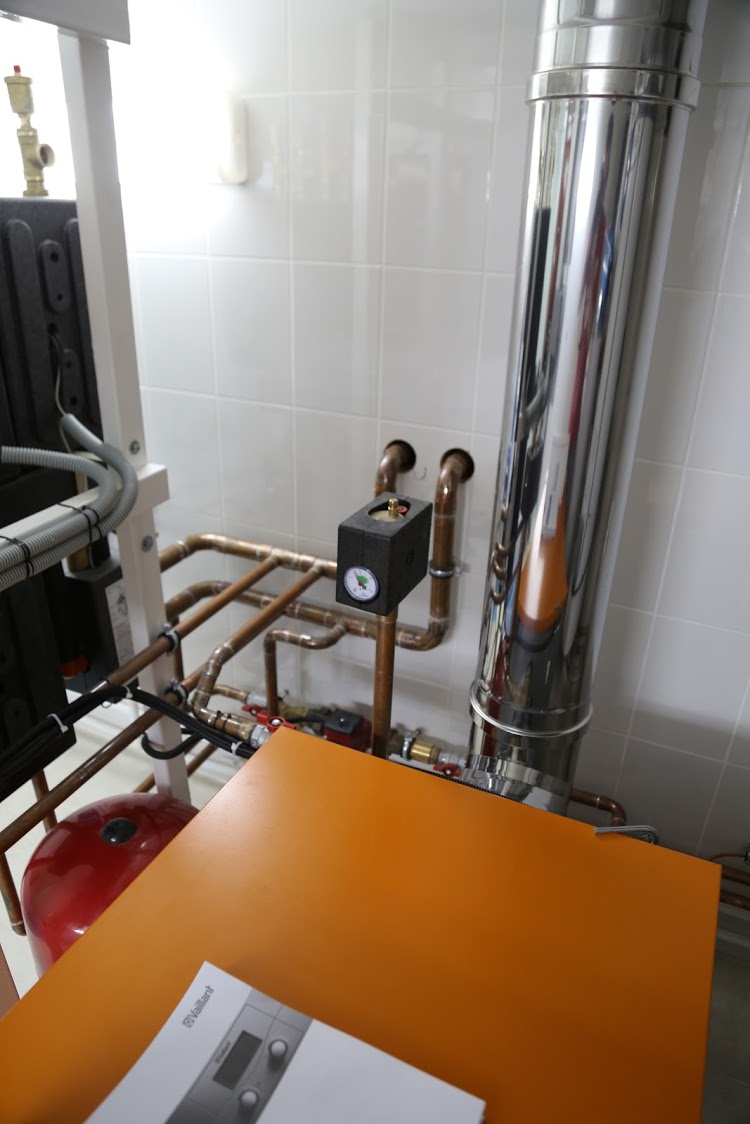

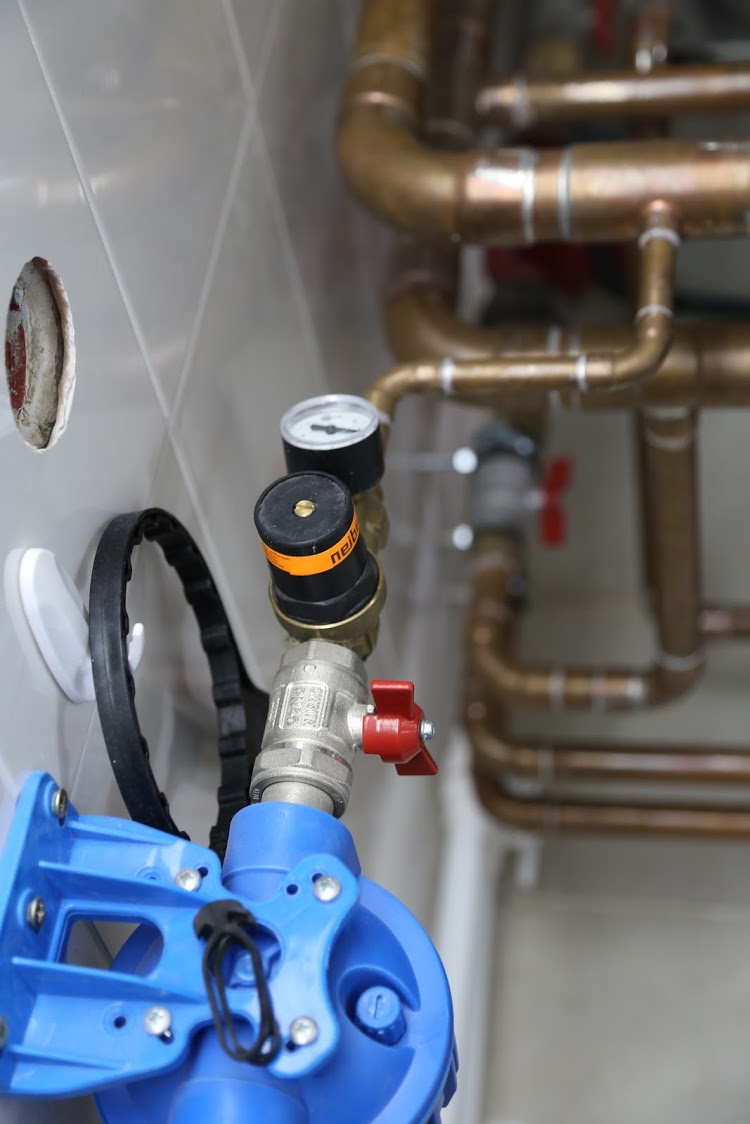

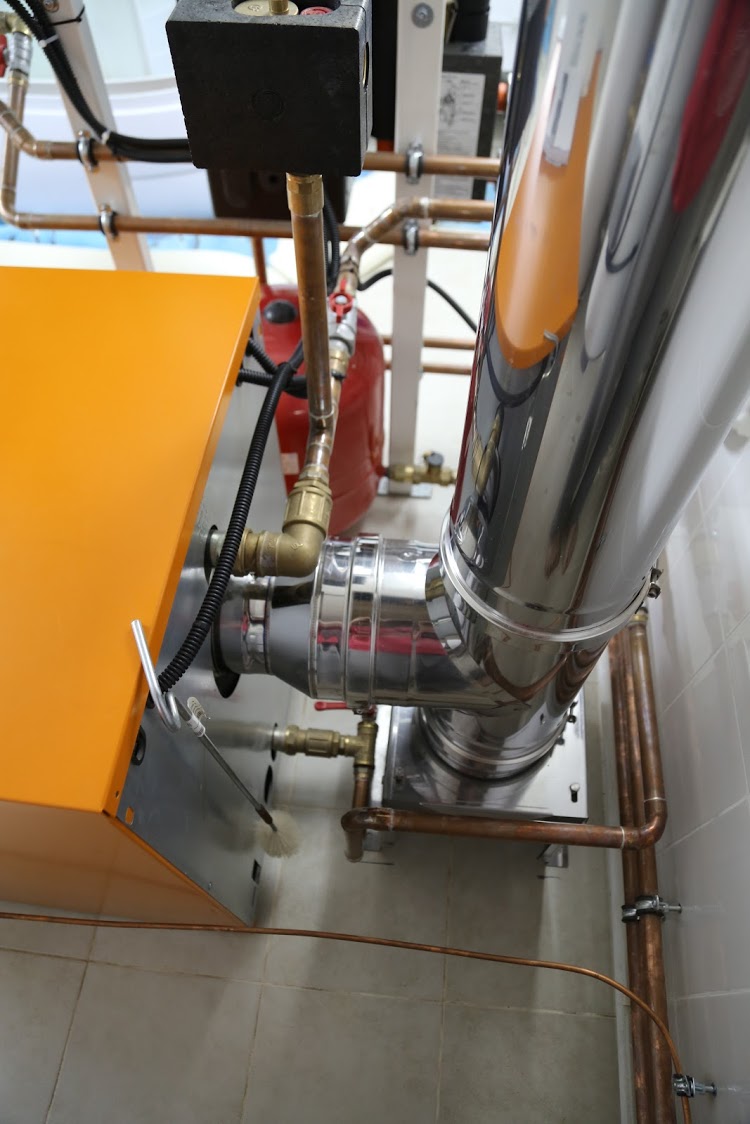

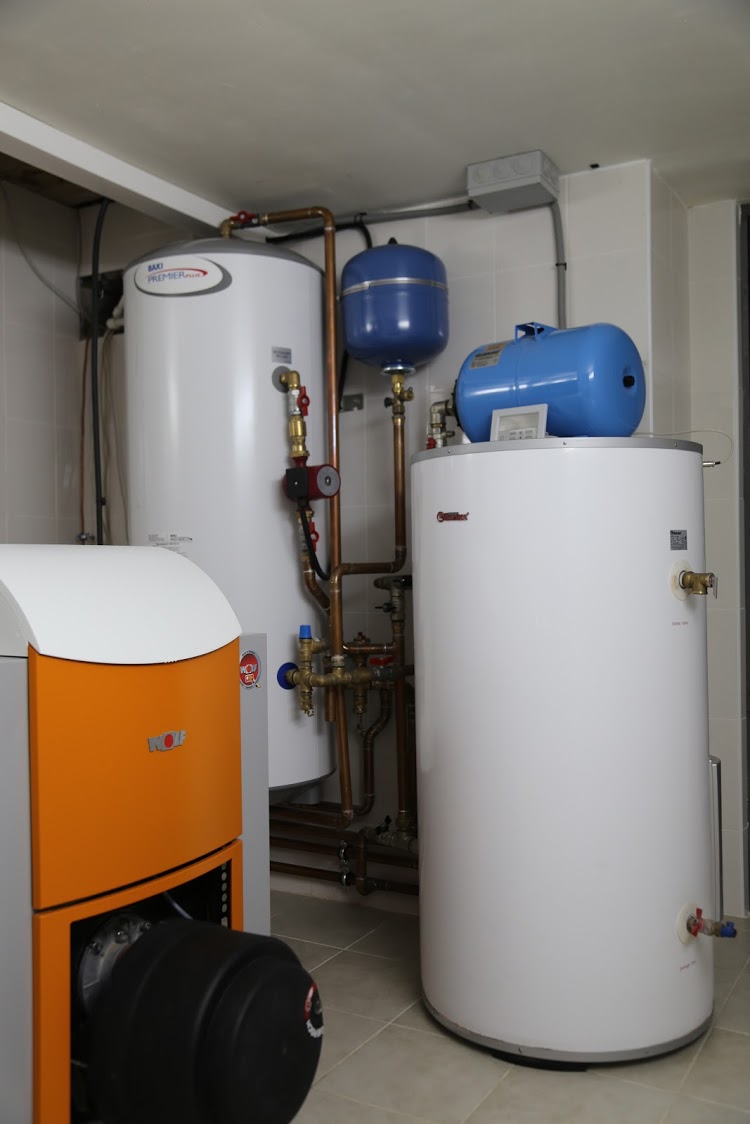

https://lh5.googleusercontent.com/-iWUuacujzck/Vf0f5oS2CJI/AAAAAAAAuak/wrQ09pV2iG8/w1603-h1068-no/IMG_8086.JPG

https://lh6.googleusercontent.com/-n-hyUTSFEag/Vf0f5ldgROI/AAAAAAAAuao/IPH3L4Rin34/w750-h1124-no/IMG_8087.JPG

https://lh5.googleusercontent.com/-eLA7ztGmRmo/Vf0f5pyECXI/AAAAAAAAuas/j62kxhcpoPs/w1603-h1068-no/IMG_8088.JPG

https://lh6.googleusercontent.com/-nY4zgeYaShw/Vf0f8MTvHzI/AAAAAAAAua8/FtwLK0rUwHA/w750-h1124-no/IMG_8089.JPG

https://lh6.googleusercontent.com/-lwvuaDoRB_o/Vf0f8PTtFaI/AAAAAAAAubE/dtbmH3lvgmQ/w750-h1124-no/IMG_8090.JPG

https://lh4.googleusercontent.com/-3Fyvf3qR3lo/Vf0f8WAwEFI/AAAAAAAAubI/DoMHxLRLyUw/w750-h1124-no/IMG_8091.JPG

https://lh6.googleusercontent.com/-i_BBA4XY0fQ/Vf0f9eru75I/AAAAAAAAubM/j2cYX-N0FEA/w750-h1124-no/IMG_8092.JPG

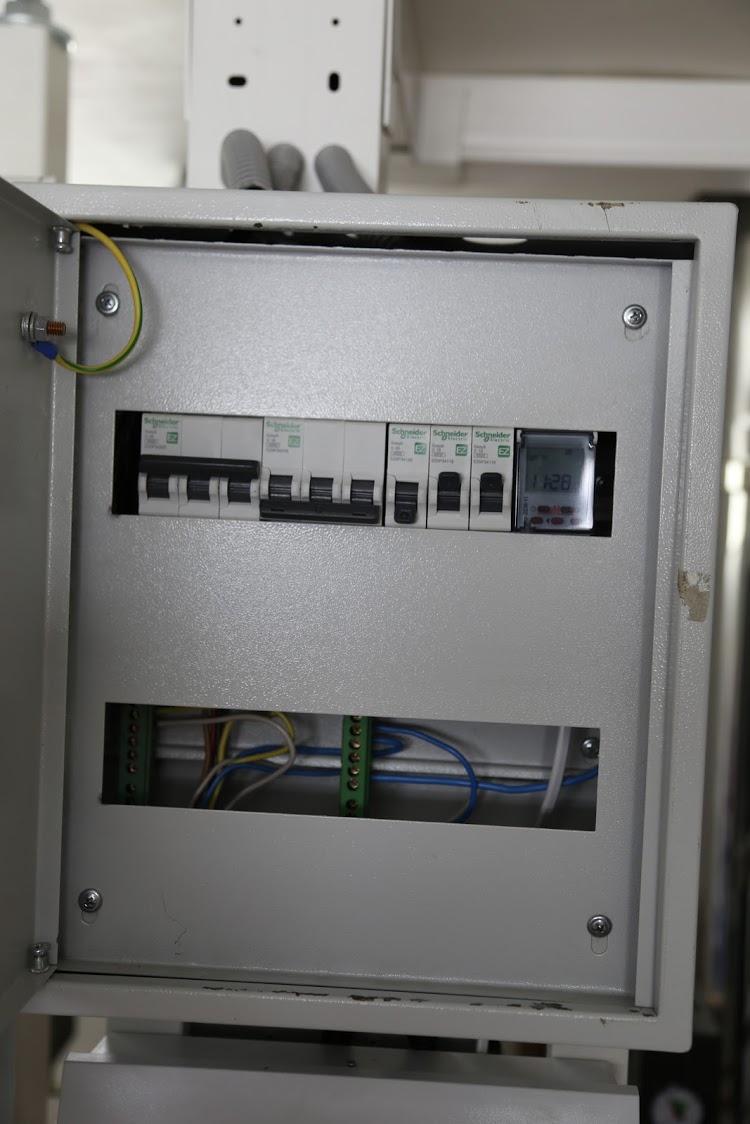

https://lh4.googleusercontent.com/-ScUMHIM6DQ0/Vf0f-nf5sFI/AAAAAAAAubk/zganfocwpT4/w750-h1124-no/IMG_8093.JPG

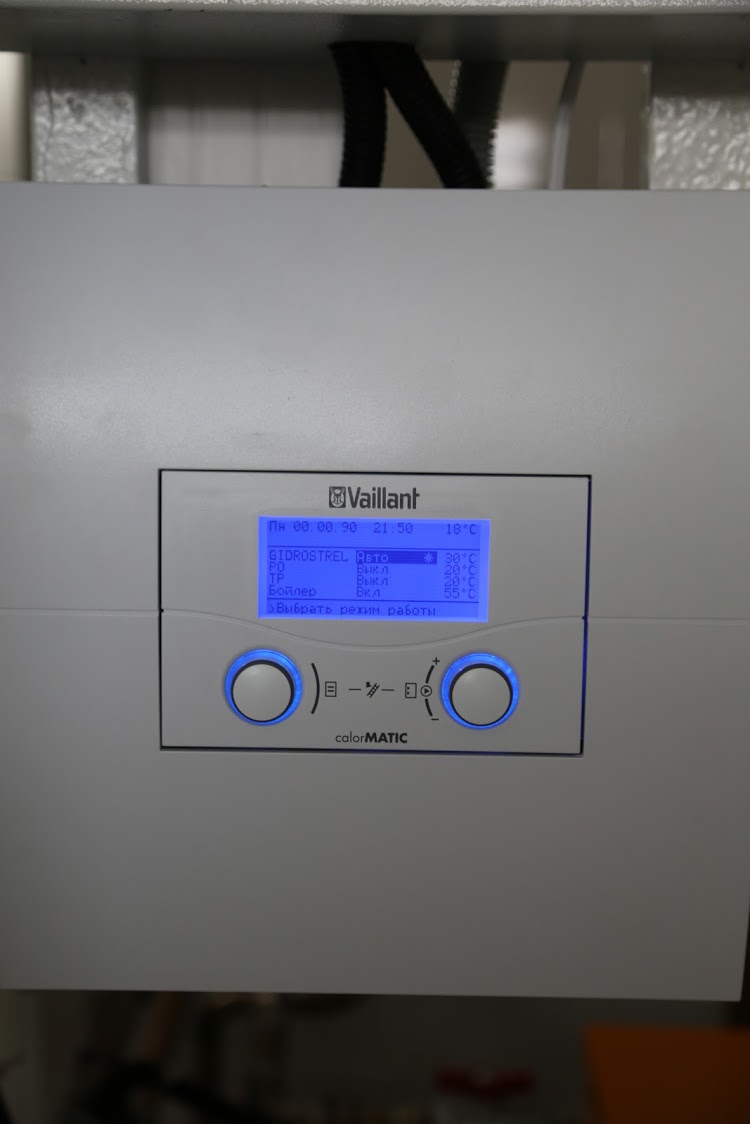

https://lh6.googleusercontent.com/-SBnjfKiR_Rw/Vf0f-vhPgaI/AAAAAAAAubc/6lYZuAYPNOc/w750-h1124-no/IMG_8094.JPG

https://lh4.googleusercontent.com/-Ma_ca27B5eE/Vf0f_FMcYWI/AAAAAAAAubg/EYkBuiE9Ukc/w750-h1124-no/IMG_8095.JPG

https://lh6.googleusercontent.com/-J956DXZAoy8/Vf0gAjg1P0I/AAAAAAAAub0/1dmTAzH0CYU/w750-h1124-no/IMG_8096.JPG

https://lh4.googleusercontent.com/-6zy7lrJZ_kk/Vf0gBUkYqWI/AAAAAAAAucE/j3lJ-5Ef-XE/w750-h1124-no/IMG_8097.JPG

https://lh6.googleusercontent.com/-Bz_jhJVJ4Vk/Vf0gBT5chBI/AAAAAAAAub8/w1GHAelCQS8/w750-h1124-no/IMG_8098.JPG

https://lh4.googleusercontent.com/-pG6j58tlULE/Vf0gCQ2MR1I/AAAAAAAAucI/F-5Etum-nPA/w750-h1124-no/IMG_8099.JPG

https://lh4.googleusercontent.com/--w4CZS_aUpY/Vf0gEDzaZYI/AAAAAAAAucc/tu-tZNSZDtU/w750-h1124-no/IMG_8101.JPG

https://lh4.googleusercontent.com/-R0klckpbaM0/Vf0gE_UGeUI/AAAAAAAAuco/QOVYAU0dBIA/w750-h1124-no/IMG_8103.JPG
трубы пошли в соседнее помещение к газовому котлу, т.к. в этом помещении окон нет и газовый котёл тут не поставить

https://lh6.googleusercontent.com/-YWlxolWA8dU/Vf0gFlfbSnI/AAAAAAAAucs/a24OaWuAK2A/w750-h1124-no/IMG_8104.JPG

https://lh4.googleusercontent.com/-d7OCVbZ7ni4/Vf0gHUGUNrI/AAAAAAAAudA/-DrTKQENRWU/w750-h1124-no/IMG_8105.JPG

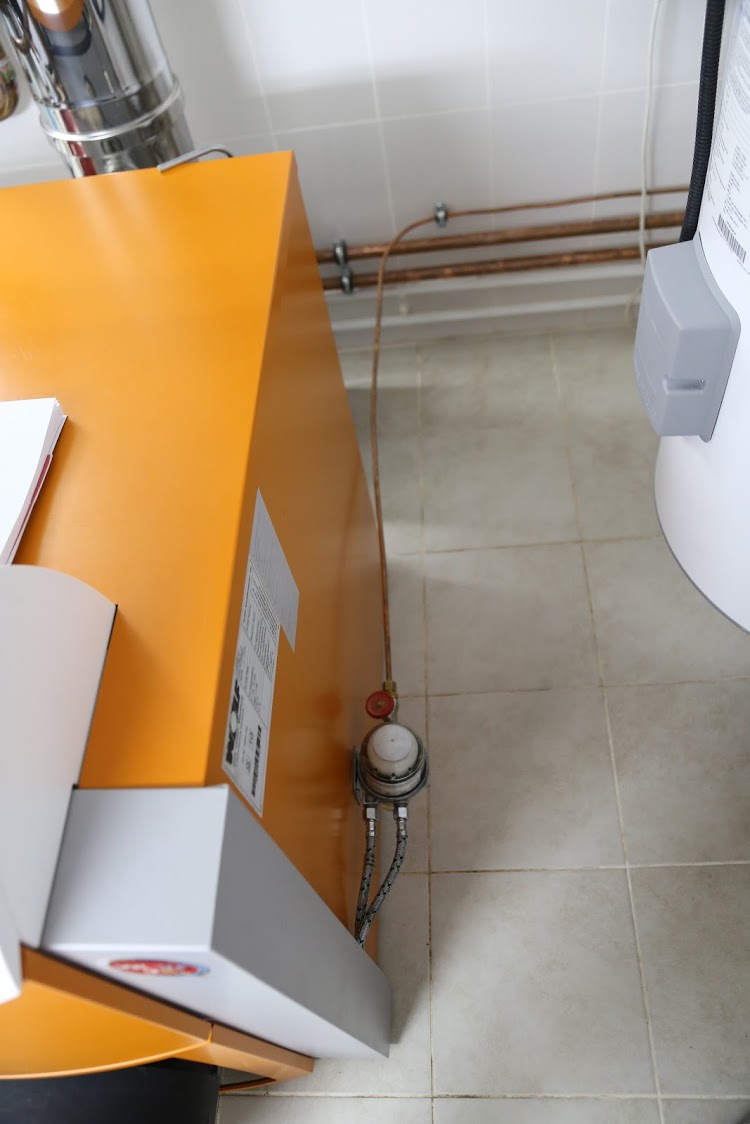

https://lh6.googleusercontent.com/-lZfrcAJ18As/Vf0gInwf-jI/AAAAAAAAudM/LQZH8XALyzc/w750-h1124-no/IMG_8108.JPG

https://lh4.googleusercontent.com/-U9s9_u2zNRc/Vf0gJ5hPiPI/AAAAAAAAudc/i-sDGc5DfSg/w750-h1124-no/IMG_8109.JPG

дальше будут два радиатора-конвектора под большое окно и теплый пол по всему дому кроме подвала и веранд (280мкв)

я освоил пайку меди и теперь переделаю все сопли на воде по дому с ПП на медь :)
